관계형 데이터베이스 설계

관계형 모델

: 실제 세계의 데이터를 관계라는 개념으로 표현한 데이터 모델







관계형 데이터베이스

: 키와 값으로 2차원 형태의 데이터인 테이블로 이루어진 데이터베이스

: 데이터의 종속성을 관계(Relationship)로 표현



- 관계형 데이터베이스의 특징

: 데이터의 분류, 정렬, 탐색 속도가 빠름

: 오랫동안 사용된 만큼 신뢰성이 높고, 어떤 상황에서도 데이터의 무결성을 보장

: 기존에 작성된 스키마를 수정하기 어려움

: 데이터베이스의 부하를 분석하기 어려움









테이블 (Relation, Entity)

: 키와 값의 관계를 나타내는 데이터 형식

: 테이블은 행(record)과 열(attribute)로 구성

: 행은 테이블 내의 하나의 Entity를 의미하고, 열은 속성을 의미









관계 (Relationship)

: 두 개 이상의 테이블 (Entity)들이 어떻게 연결되었는지 설명하는 것

: 테이블들은 기본키와 외래키 같은 제약 조건을 통해 서로 연관시킬 수 있음

: 기본키는 테이블의 중심이 되는 키이며, 테이블에서 각 레코드를 고유하게 식별하게 해줌

: 한 테이블의 기본키가 다른 테이블에 추가되면 해당 테이블의 외래키가 됨



- 관계의 종류

: 1:1 관계 / 1:N 관계 / N:M 관계 / self referencing 관계

출처: https://blog.devart.com/types-of-relationships-in-sql-server-database.html













출처: https://velog.io/@gillog/DB-11-1N-NM-%EA%B4%80%EA%B3%84

1:1 관계 (일대일 관계)

: 엔티티의 관점에서 상대 엔티티와 반드시 단 하나의 관계를 가지는 것

: 꼭 필요한 경우가 아니라면 자주 사용하지 않는 관계

: 위 예시에서 남자와 여자 모두 한 명의 상대방만 가질 수 있음











출처: https://velog.io/@gillog/DB-11-1N-NM-%EA%B4%80%EA%B3%84

1:N 관계 (일대다 관계)

: 한 쪽 엔티티가 관계를 맺은 엔티티 쪽의 여러 레코드를 가질 수 있는 것

: 1에 해당하는 테이블의 PK (기본키)를 N에 해당하는 테이블의 FK (외래키)로 정의하여 관계를 표현

: 가장 많이 사용하는 관계

: 위 예시에서 부모는 여러 자식을 둘 수 있지만 자식은 하나의 부모만 둘 수 있음









출처: https://velog.io/@gillog/DB-11-1N-NM-%EA%B4%80%EA%B3%84

N:M 관계 (다대다 관계)

: 양쪽 엔티티 모두에서 1:N 관계를 가지는 것. 서로가 서로를 1:N 관계로 본다

: 서로의 PK를 자신의 FK로 가진다

: 일반적으로 두 테이블의 대표키를 컬럼으로 갖는 또 다른 테이블을 생성해서 관리

: 위 예시에서 학원은 여러 학생을 가질 수 있지만, 학생도 여러 학원을 가질 수 있음







출처: https://hanamon.kr/%EA%B4%80%EA%B3%84%ED%98%95-%EB%8D%B0%EC%9D%B4%ED%84%B0%EB%B2%A0%EC%9D%B4%EC%8A%A4-%EC%84%A4%EA%B3%84-%EA%B4%80%EA%B3%84-%EC%A2%85%EB%A5%98/

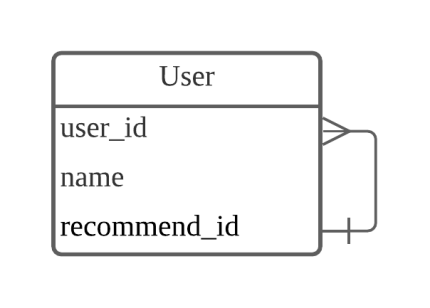

Self Referencing Relationship (자기 참조 관계)

: 자기 자신의 PK를 FK로 참조하는 관계

: 1:N 관계와 유사한 형태

: 위 예시에서 사용자는 유일하지만 추천인은 중복될 수 있다
