[데브옵스 개발자 로드맵 2020] 모니터링 / 로그 관리

인프라 모니터링

- 서버와 같은 인프라에 대한 쿼리 카운트, 에러 카운트, 처리 시간, 서버 활성 시간 등의

  시스템에 관련된 정량적 수치를 집계하고 보여주는 것









인프라 모니터링 툴

- Prometheus

 : Go / Java / Ruby / Python 으로 작성된 클라이언트 라이브러리를 GitHub에서 다운로드

 : 데이터를 key-value형태의 NoSQL 제품인 LevelDB에 저장

 : Docker 모니터링 용도로 많이 이용

 : 대부분의 소프트웨어 아키텍쳐와 호환되며 설정 및 유지관리가 편함

 : 오픈소스



- Nagois

 : 인프라 모니터링 선두주자

 : 가장 많은 플러그인 지원

 : 서버, 스위치, 애플리케이션, 서비스에 대한 모니터링 및 경고 서비스 제공

 : 오픈소스



- Grafana

 : graphite, Elasticsearch, InfluxDB 등 여러 데이터 소스 지원과 그래프 표현 기능

 : 프로그래밍 없이 다양한 데이타 소스에 직접 연결하여 실시간 시각화 기능

 : 오픈소스



- Scouter

 : 이클립스 기반의 애플리케이션 클라이언트

 : 빠른 반응속도로 실시간 모니터링에 적합

 : 간단한 설치와 한글 지원

 : 오픈소스









애플리케이션 모니터링

- 애플리케이션의 성능을 분석

 : 최종 사용자의 체험관리를 위해 서비스의 성능 측정

 : 응용프로그램의 리소스 사용량과 응답시간 등을 측정









애플리케이션 모니터링 툴

- Jaeger

 : 분산 서비스 간 트랜잭션을 추적하는 오픈소스 툴

 : 복잡한 마이크로 서비스 환경을 모니터링

 : 서버에 설치하여 애플리케이션의 호출에 따른 서비스 흐름 감시

 => 애플리케이션의 호출로 인해 상호 작용하는 서비스들의 정상 작동 여부 감시 및 알림



- New Relic

 : 웹 사이트 및 애플리케이션의 서비스 성능 추적을 지원하는 클라우드 기반의 툴

 : 애플리케이션 레이어 부터 서버단의 소프트웨어 레이어까지 한 눈에 확인

 : 간단한 사용법

 : SK와 제휴하여 T CLoud biz 고객의 경우 무료 이용 가능

 : 무료 및 유료버전 존재









로그관리

- 소프트웨어 혹은 하드웨어 서비스들이 지속적으로 만들어 내는 이벤트에 대한 기록



- 로그의 종류

 : 네트워크

 : 서버

 : 컨테이너

 : 클라우드 인프라

 : 애플리케이션

 : 메시지 버스

 : 로드 벨런서



- 로그의 예시

 : Docker에서 발생한 로그

 : 운영체제 로그

 : 애플리케이션 에러 로그

 : 애플리케이션 코드 추적 로그

 : 솔루션 로그 (아파치, 오라클, MySQL, 리눅스, VMWare 등)

 : AWS VPC FLow 로그

 : 클러스터 성능 지표

 : IP 접근 기록

 : 클라우드 인프라 로그









로그관리 5단계

- 수집

 : 시스템에 로그 수집기를 설치하여 HTTPS등의 방식으로 로그 관리 시스템에 전달



- 중앙 처리와 인덱싱

 : 로그를 중앙 집중화하여 저장해 누락된 데이터가 없도록 일원화

 : 로그 데이터에 필요한 인덱스 값을 추가하여 ITOps와 SecOps 성격의 팀들이 필요로 하는

   로그 정보를 빠르게 찾을 수 있도록 함



- 검색과 분석

 : 인덱싱이 완료된 데이터에 대한 검색과 분석을 진행하여 데이터의 공통패턴 탐색



- 모니터링과 경고

 : Slack과 Hipcat과 같은 협업 도구, 경고/알림 시스템과 로그 관리 시스템을 연동하여 필요시 담당자에게 알림 전달



- 리포트와 대시보드

 : 전반적인 시스템 상태에 대해 리포트와 대시보드를 생성하고

   RBAC(Role Based Access Control)을 적용하여 권한을 가진 팀원들과 공유



※ BRAC (Role-Based Access Control)

- 시스템 보안에서 권한이 있는 사용자들에게 시스템 접근을 통제하는 방법











로그관리 툴

출처 https://captcha.tistory.com/44

- ELK Stack (beats + elasticsearch + logstash + kibana)

 : Beats = 데이터 수집

 : ElasticSearch = 데이터 집계 및 처리

 : Logstash = 인덱싱 및 저장

 : Kibana = 분석 및 시각화

 : 접근성과 용이성이 좋아 가장 많이 사용하는 Log 데이터 분석 도구 세트



- 기타 로그관리 툴

 : Graylog

 : Splunk

 : papertrail









참고지식

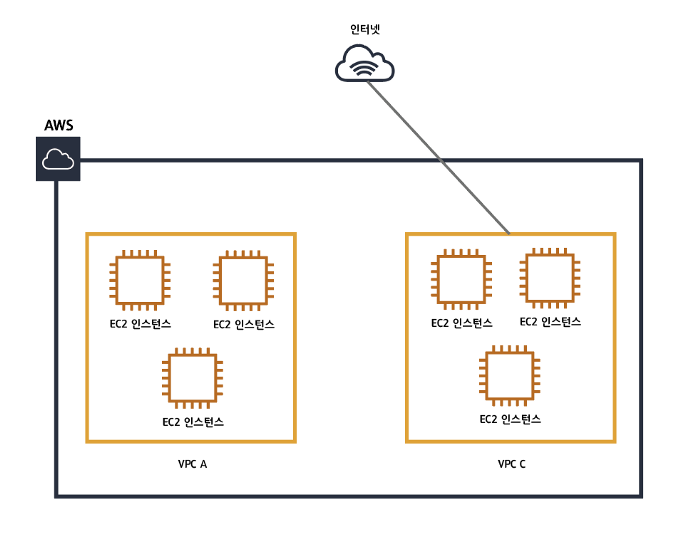

VPC

- AWS내의 인스턴스를 그룹별로 묶어 네트워크 복잡도를 해결하는 방법

출처 https://medium.com/harrythegreat/aws-%EA%B0%80%EC%9E%A5%EC%89%BD%EA%B2%8C-vpc-%EA%B0%9C%EB%85%90%EC%9E%A1%EA%B8%B0-71eef95a7098







솔루션

- 특정한 상황에 대한 해결책으로 사용자의 요구에 따라 프로그램과 관련된 문제들을 처리해주는 도구

- 제품과 서비스에 대한 문제점을 해결하여 비용절감과 수익증대, 리스크 관리 향상 추구

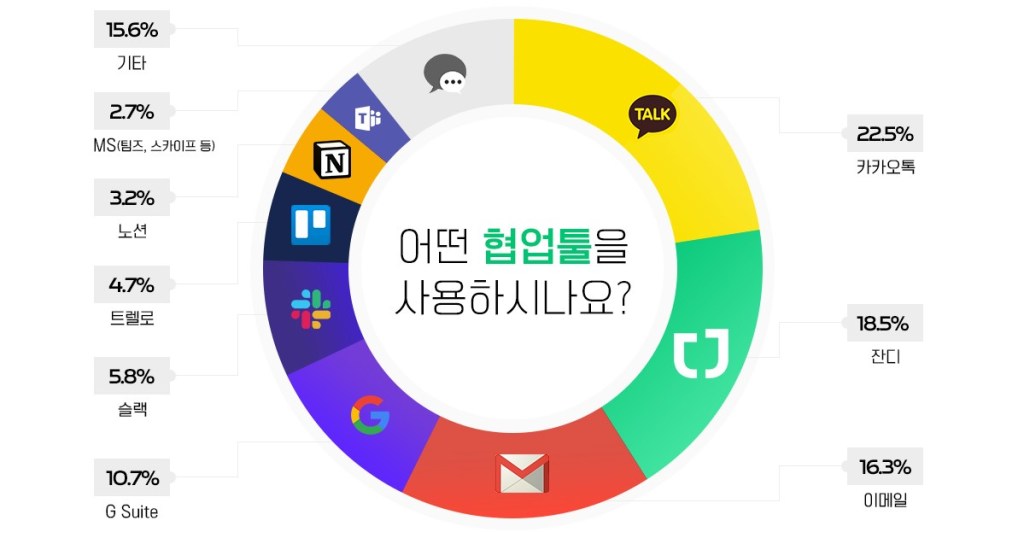

협업도구 (그룹웨어)

- 각기 별개의 작업 환경에서 통합된 하나의 프로젝트를 동시에 수행할 수 있도록 만드는 소프트웨어

- Slack, Hipchat, Lotus Notes, Notion,  등이 있음

출처 http://blog.jandi.com/ko/2019/05/31/%ED%98%91%EC%97%85%ED%88%B4-%EB%8C%80%EC%A0%84-%EB%96%A0%EC%98%A4%EB%A5%B4%EB%8A%94-%ED%98%91%EC%97%85%ED%88%B4-4%EC%84%A0/
